Характеристики товара
  • Размер модели: STM32F105RBT6 development board
  • Test1: 4
  • Test4: 4
  • Производитель: BETTERSHENGSUN
  • Индивидуального изготовления: Да
Описание товара
30 $/ШТ
32 РУКА Со rtex-M3 ядра микроконтроллера, его ядро is specifically designed to meet the high performance, низкое энергопотребление, области встраиваемых систем реального времени application requirements. в связи с принятием Thumb-2 команд, с ARM7 микроконтроллер STM32 рабочая скорость может быть быстрым по сравнению с большинством код 35% и до 45% экономии. высокая частота и выполнение кода эффективность результатов в CAN bus приемопередатчик данных в то же время автобус алгоритм резервирования системы. STM32F105 микроконтроллер внутренняя интеграция 2 независимых контроллера CAN, контроллер встроенный в чип, чтобы избежать интерференции внешней шины расширения вводится, в то же время, упростить расчет цепи, снизить стоимость.
система использует два совершенно независимых CAN bus, два CAN приемопередатчик шины и контроллер шины, в целях достижения всеобъемлющего избыточность для физического уровня, канального уровня. два контроллера также активируется во время инициализации, одного в качестве основного, другой из БАНКИ, основной контроллер резервного копирования. нормальной работы, данные через основной МОЖЕТ передачи приоритет, когда главная CAN bus занят, с CAN bus поделиться обмен данными, когда главная CAN bus недостаточность, данные передаются на контроллер от МОГУТ передачи, и наоборот. в автобусе при возникновении ошибки, данные могут быть отправлены через другой автобус, и когда два автобуса в норме, с помощью двух шины передачи в то же время, сообщение пропускная способность увеличивается примерно на 1 раз, так в гарантировать надежность связи в то время как улучшение в режиме реального времени. использование двойной шины балансировки нагрузки технологии, может улучшить пропускную способность шины, балансировки нагрузки и связи.
спецификация МОЖЕТ канального уровня и физического уровня не является частью определение целостности, диагностики и выявления резервированных CAN bus приложение должно осуществлять мониторинг состояния, неисправностей сети, она будет реализована путем добавления резервный модуль программного обеспечения. резервный модуль звонки в главном цикла программы, executed according to different bus transceiver ошибки канала коммутационное состояние. CAN bus ошибки государство делится на 3 категории: ложное срабатывание, признание ошибок, автобус. автобус, когда в нормальной работы в ошибке, режим работы, контроллер обнаруживает ошибки будет отправить/получить счетчик ошибок значение увеличивается, долг составляет более 127 в чужие признания, более 255 автобусных закрыты, ошибка обнаружения модуль через CAN bus тест ошибка чтения регистра статуса как автобус, вина, ссылаясь на резервный алгоритм в неисправности, когда изменения, executive bus коммутации.
на борту ресурсов введены:

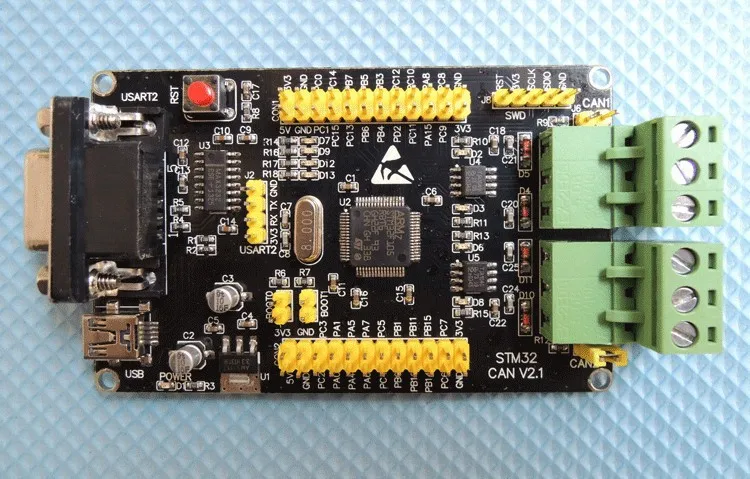

1, двойной МОЖЕТ развития борту, чтобы выбрать STMicroelectronics Cotex-M3 STMF105RBT6, ядра 72 МГц, много периферийных устройств, с USB, 2 контроллера CAN.

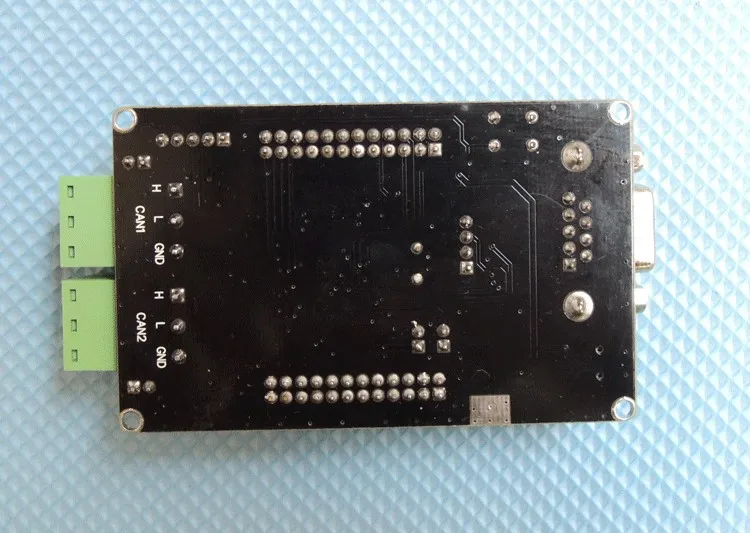

2, совет по развитию с богатые интерфейсы, 1 USART интерфейсы (USART2, USART1 интерфейс USB занимает), 2 CAN интерфейс (с использованием TJA1040 приемопередатчик NXP), 4 СВЕТОДИОДНЫЕ фонари, кнопка сброса, большое количество IO защищены. моделирование отладки с использованием SWD порт, простой интерфейс, может выпустить более IO порт использовать. два МОЖЕТ имеет схему защиты, 120 резистор перемычка выбора. интерфейс USB, может быть использован для связи USB и питания. (примечание: эмулятор Скачать с необходимо приобрести другой)
3, обеспечить формат PDF схема, обеспечивая двойной приемопередатчик МОЖЕТ процедур, LED, последовательной программы, USB HID программа 4 программа.
4, список доставка: совет по развитию (не включая линии питания).
aeProduct.getSubject()aeProduct.getSubject()aeProduct.getSubject()
Упаковка
  • Единица измерения: шт.
  • Вес посылки: 0.5kg (1.10lb.)
  • Размер посылки: 15cm x 10cm x 10cm (5.91in x 3.94in x 3.94in)
